上一篇 では、Android のフレームアニメーションと補間アニメーションに関する知識をまとめました。この記事では、プロパティアニメーションについて紹介します。プロパティアニメーションは、フレームアニメーションや補間アニメーションに比べてより強力です。フレームアニメーションと補間アニメーションは View およびそのサブクラスにのみ適用できますが、プロパティアニメーションは任意のオブジェクトのプロパティ値を変更できます。プロパティ値は指定された時間内に自動的に変化し、オブジェクトのプロパティ値の変化に基づいてより複雑なアニメーションを実現します。
- プロパティアニメーションの一般的な設定
- ValueAnimator
- ObjectAnimator
- キーフレーム
- 補間器と評価器
プロパティアニメーションの一般的な設定#
以下はプロパティアニメーションの一般的な設定です。具体的には以下の通りです:
//プロパティアニメーションの持続時間を設定
animator.setDuration(2000);
//プロパティ補間器を設定
animator.setInterpolator(new AccelerateInterpolator());
//プロパティアニメーションの繰り返し再生モードを設定
animator.setRepeatMode(ValueAnimator.REVERSE);
//プロパティアニメーションの繰り返し再生回数を設定
animator.setRepeatCount(0);
//プロパティアニメーションの遅延再生時間を設定
animator.setStartDelay(0);
//プロパティアニメーションの評価器を設定し、最終的なプロパティ値を制御する(API22)
animator.setCurrentFraction(0.5f);
//現在の再生時間を設定し、その値はDurationの範囲内
animator.setCurrentPlayTime(1000);
//プロパティアニメーションの評価器を設定し、最終的なプロパティ値を制御する
animator.setEvaluator(new IntEvaluator());
//プロパティアニメーションのリスナーを設定
animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
Log.i(TAG, animation.getAnimatedValue() + "");
//
}
});
//...
ValueAnimator#
ValueAnimator は、アニメーションを実行するためのシンプルなタイミングエンジンを提供します。設定された期間や他の属性に基づいてアニメーション値の計算を行い、その後アニメーション値を適切なターゲットオブジェクトに設定できます。使用される補間器はデフォルトで AccelerateDecelerateInterpolator であり、アニメーションの開始と終了時に遅く、中間で加速してアニメーションを完了します。以下はソースコード内のデフォルトの補間器です:
// アニメーションに設定されていない場合に使用される時間補間器
private static final TimeInterpolator sDefaultInterpolator =
new AccelerateDecelerateInterpolator();
ValueAnimator 内では、いくつかの評価器 IntEvaluator と FloatEvaluator が内部的に処理されています。つまり、ofInt および ofFloat メソッドをアニメーションのプロパティ値として使用する場合、ValueAnimator は自動的に int および float 値の変化を処理します。ソースコード内で確認したところ、この部分は PropertyValuesHolder というクラスにあります。具体的には以下の通りです:
void init() {
if (mEvaluator == null) {
// intとfloatは自動的に処理しますが、そのObject
// 等価物は処理しません
mEvaluator = (mValueType == Integer.class) ? sIntEvaluator :
(mValueType == Float.class) ? sFloatEvaluator :
null;
}
if (mEvaluator != null) {
// KeyframeSetは一般的な型を評価する方法を知っています - このクラスに設定されたカスタム
// 評価器がある場合のみそれを与えます
mKeyframes.setEvaluator(mEvaluator);
}
}
ValueAnimator はコードで作成することも、xml で作成することもできます。以下に平移アニメーションの例を示します。他の使用方法(スケーリング、回転など)も似ています。
コードで作成する#
private void translation(){
ValueAnimator valueAnimator = ValueAnimator.ofInt(0, 100);
valueAnimator.setDuration(2000);
valueAnimator.setInterpolator(new AccelerateInterpolator());
valueAnimator.setRepeatMode(ValueAnimator.REVERSE);
valueAnimator.setRepeatCount(0);
valueAnimator.setStartDelay(0);
// valueAnimator.setCurrentFraction(0.5f);
// valueAnimator.setCurrentPlayTime(1000);
valueAnimator.setEvaluator(new IntEvaluator());
valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
Log.i(TAG, animation.getAnimatedValue() + "");
int x = (int) animation.getAnimatedValue();
ivImage.setTranslationX(x);
ivImage.setTranslationY(x);
}
});
valueAnimator.start();
}
xml で作成する#
res/animator フォルダー内に test_animator.xml ファイルを作成し、ファイル内容は以下の通りです:
<?xml version="1.0" encoding="utf-8"?>
<animator xmlns:android="http://schemas.android.com/apk/res/android"
android:valueFrom="0"
android:valueTo="100"
android:valueType="intType"
android:duration="2000"
android:startOffset ="0"
android:repeatMode = "reverse"
android:repeatCount = "0"
android:interpolator = "@android:anim/accelerate_interpolator">
</animator>
次に Activity 内で ValueAnimator を取得し、ターゲットオブジェクトを設定してアニメーションを開始します。具体的には以下の通りです:
private void translation(){
ValueAnimator animator = (ValueAnimator) AnimatorInflater.loadAnimator(this,R.animator.test_animator);
animator.setTarget(ivImage);
animator.start();
animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
Log.i(TAG, animation.getAnimatedValue() + "");
int x = (int) animation.getAnimatedValue();
ivImage.setTranslationX(x);
ivImage.setTranslationY(x);
}
});
}
テスト効果#

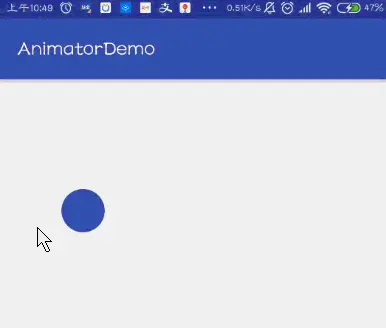

ここでは ValueAnimator を使用して平移アニメーションを実現し、テスト効果は以下の通りです:
ObjectAnimator#
ObjectAnimator は ValueAnimator のサブクラスであり、ターゲットオブジェクト上でアニメーションプロパティの設定をサポートします。そのコンストラクタでは、パラメータを通じてターゲットオブジェクトと対応するアニメーションプロパティの名前を指定し、対応するアニメーションプロパティの setter メソッドを実行して最終的にアニメーションを実行します。つまり、プロパティアニメーション ObjectAnimator は最終的にターゲットオブジェクトの setter メソッドを呼び出してターゲットオブジェクトのプロパティ値を変更し、ターゲットオブジェクトのプロパティを変更することでアニメーション効果を実現します。以下に透明度の変化を紹介する ObjectAnimator の基本的な使用法を示します。コードは以下の通りです:
private void alpha(){
ObjectAnimator animator = ObjectAnimator.ofFloat(ivImage,"alpha",1f,0,1f);
animator.setDuration(3000);
//他のプロパティアニメーション設定
//...
animator.start();
}

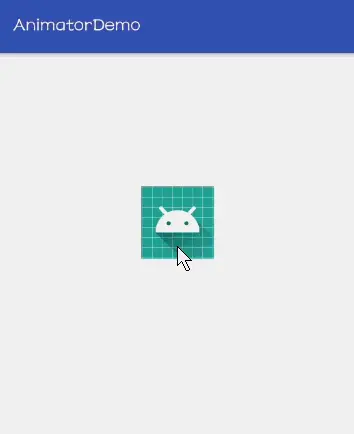

以下はテスト効果です。以下の図の通りです:
平移、回転、スケーリングアニメーションの実装方法は基本的に上記の通りです。ここでは繰り返しませんが、対応する setter メソッドの対応関係は以下の通りです:
属性 | 作用 | 対応方法 |
---|---|---|
Alpha | View の透明度を制御 | setAlpha |
TranslationX | X 方向の移動を制御 | setTranslationX |
TranslationY | Y 方向の移動を制御 | setTranslationY |
ScaleX | X 方向のスケーリング倍率を制御 | setScaleX |
ScaleY | Y 方向のスケーリング倍率を制御 | setScaleY |
Rotation | 画面方向を軸とした回転度数を制御 | setRotation |
RotationX | X 軸を軸とした回転度数を制御 | setRotationX |
RotationY | Y 軸を軸とした回転度数を制御 | setRotationY |

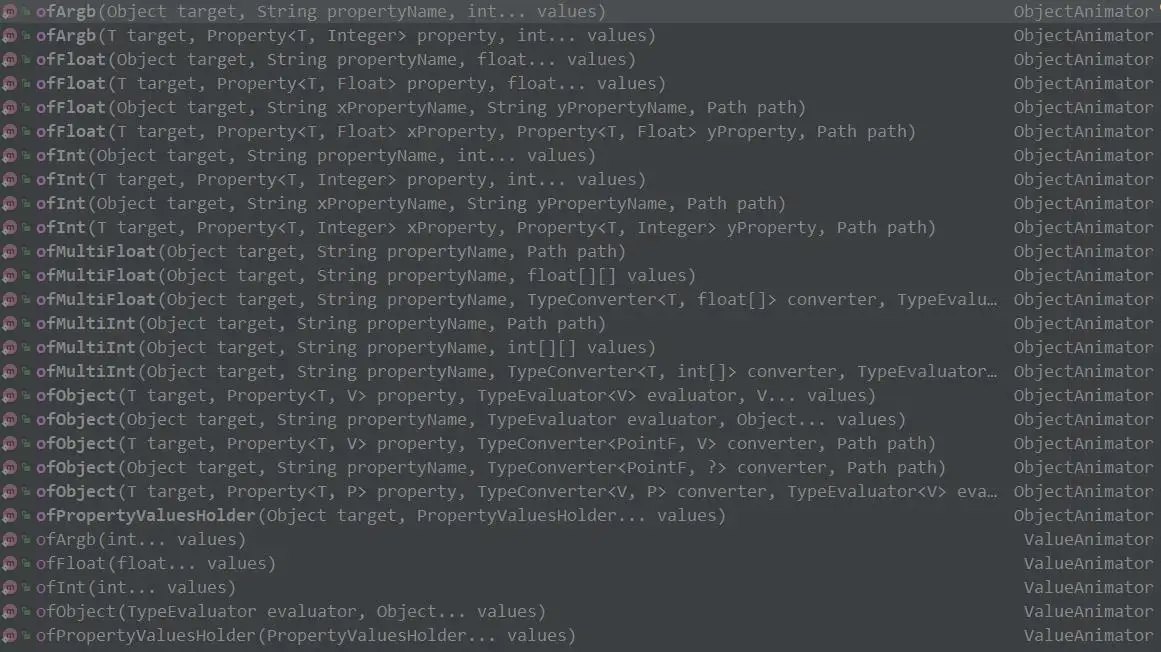

ObjectAnimator は多くの ofXxx () メソッドを提供しており、プロパティアニメーションの設定を容易にします。以下の図の通りです:
異なるアニメーションのニーズに応じて、ObjectValueAnimator の異なる ofXxx () メソッドを使用して対応するアニメーションを実現できます。
キーフレーム#
ここではキーフレームの使用について簡単に説明します。キーフレームとは、特定の固定時刻に具体的なプロパティ値を定義することを指します。定義されたプロパティ値は、評価器が返す値に従って返されます。プロパティアニメーションにおけるキーフレームの使用方法は以下の通りです:
/**
* キーフレームの使用
*/
private void keyFrame(){
Keyframe keyframe1 = Keyframe.ofFloat(0,0);
Keyframe keyframe2 = Keyframe.ofFloat(0.25f,300);
//各KeyFrameは独自の補間器を設定できます
keyframe2.setInterpolator(new AccelerateInterpolator());
Keyframe keyframe3 = Keyframe.ofFloat(0.75f,100);
Keyframe keyframe4 = Keyframe.ofFloat(1,400);
PropertyValuesHolder holder = PropertyValuesHolder.ofKeyframe("translationX",keyframe1,keyframe2,keyframe3,keyframe4);
ObjectAnimator animator = ObjectAnimator.ofPropertyValuesHolder(ivImage,holder);
animator.setDuration(3000);
animator.start();
}

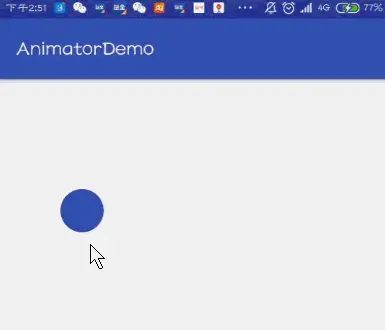

キーフレームを追加した後の通常の平移アニメーションの変化を見てみましょう。実現したテスト効果は以下の通りです:
補間器と評価器#
- 補間器 (TimeInterpolator) は、アニメーション全体の期間におけるアニメーションの変化の規則を示します。例えば、加速、減速などです。

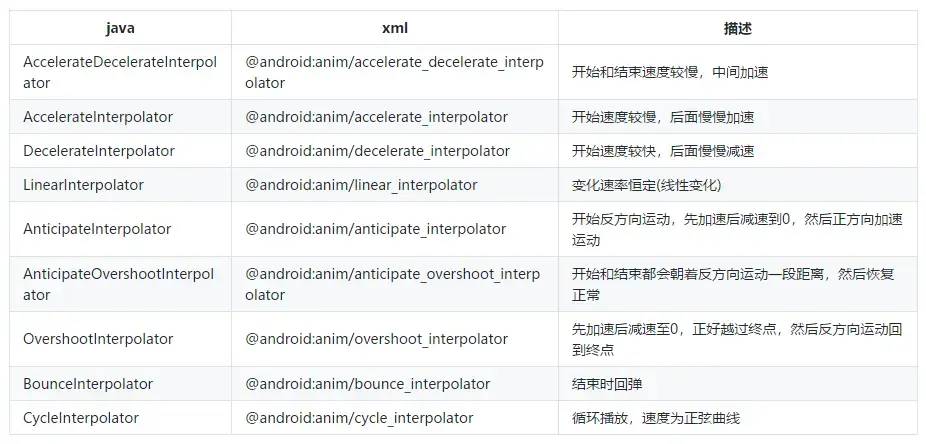

Android には多くの内蔵補間器があり、これらの補間器は実際の開発のほとんどの状況をカバーしています。具体的には以下の通りです:
内蔵の補間器がニーズを満たさない場合は、カスタム補間器を作成することもできます。
- 評価器 (TypeEvaluator) は、アニメーション全体の期間における各時刻のプロパティ値の具体的な変化を示します。
ここでは、View が正弦曲線に沿って動くカスタム評価器を定義します。カスタム評価器は以下の通りです:
/**
* カスタム評価器
* Pointは座標xとyをカプセル化します
*/
public class SineTypeValue implements TypeEvaluator<Point> {
@Override
public Point evaluate(float fraction, Point startValue, Point endValue) {
//y = sinA
float distance = fraction * (endValue.getX() - startValue.getX());
float x = startValue.getX() + distance;
float y = startValue.getY() + (float) Math.sin(distance / 100 * Math.PI) * 100;
Point point = new Point();
point.setX(x);
point.setY(y);
return point;
}
}
次に、アニメーションにこの評価器を設定し、アニメーションプロパティをリスニングして View の位置を設定することで、View が正弦曲線に沿って動くことを実現できます。使用方法は以下の通りです:
/**
* カスタム評価器の使用
* 正弦運動の評価器
*/
private void sina(){
Point startPoint = new Point(ivImage.getX(),ivImage.getY());
Point endPoint = new Point(ivImage.getX()+500,ivImage.getY());
ValueAnimator valueAnimator = ValueAnimator.ofObject(new SineTypeValue(), startPoint, endPoint);
valueAnimator.setDuration(5000);
valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
Log.i(TAG, animation.getAnimatedValue() + "");
Point point = (Point) animation.getAnimatedValue();
ivImage.setX(point.getX());
ivImage.setY(point.getY());
}
});
valueAnimator.start();
}

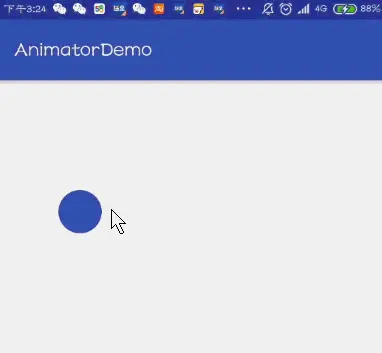

テスト効果は以下の通りです:
Android のプロパティアニメーションのまとめはこれで終了です。
